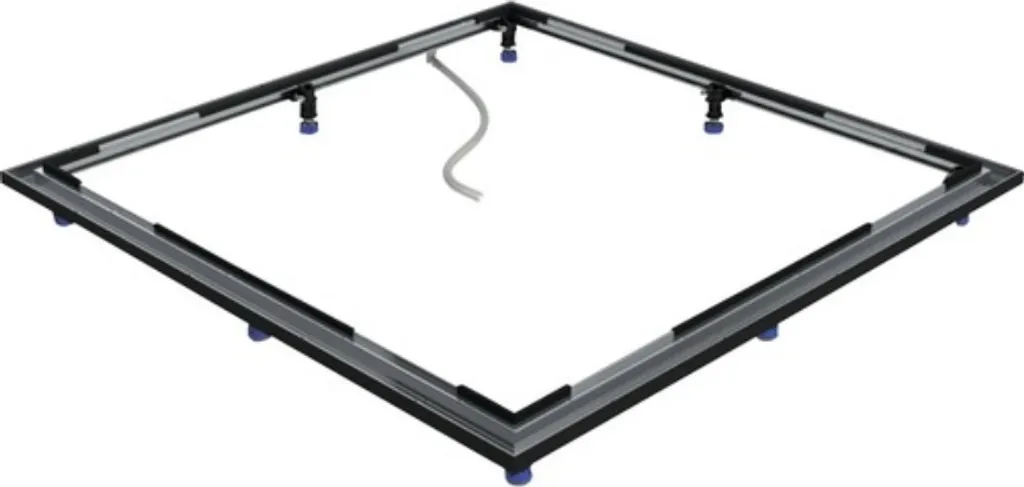

KALDEWEI Einbau-System-Rahmen ESR Bodeneben

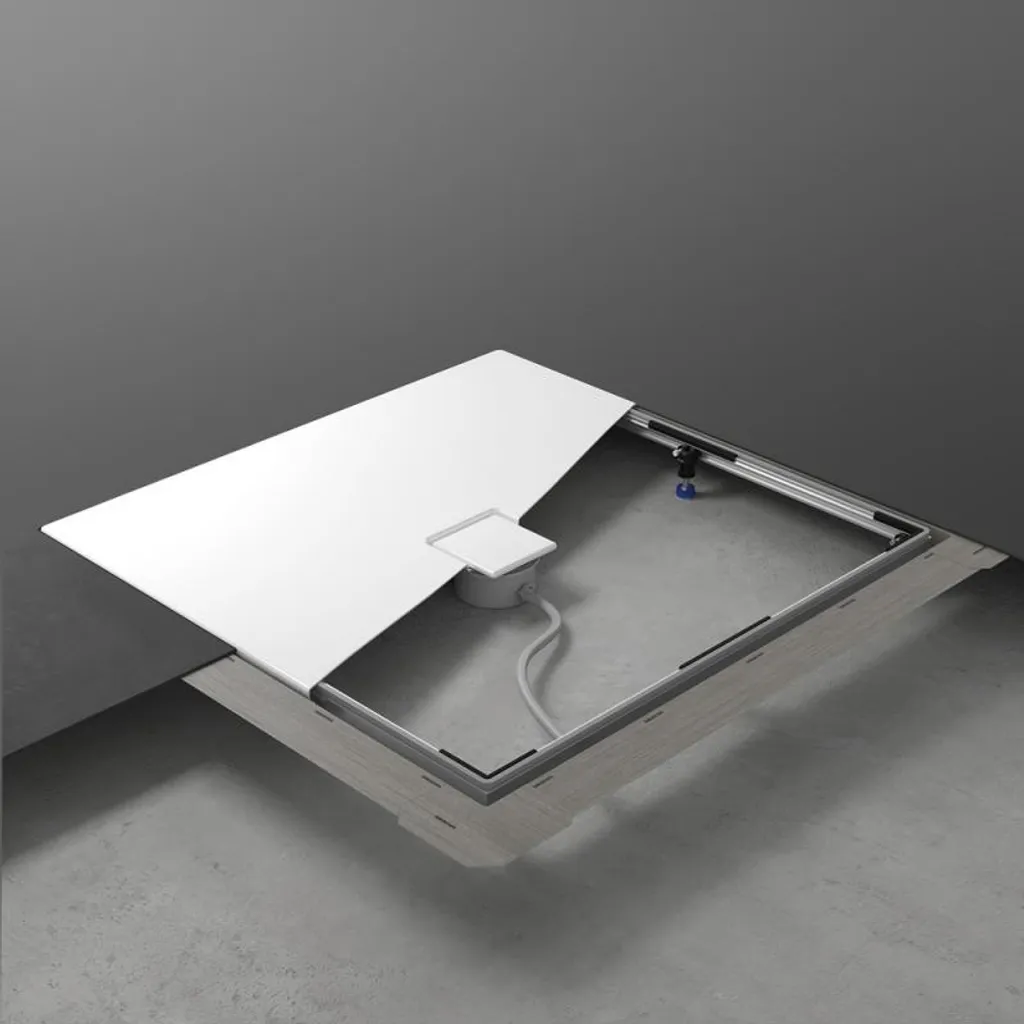

• für den einfachen und sicheren bodenebenen Einbau rechteckiger Duschflächen von Kaldewei
• hohe Sicherheit gegen Durchfeuchtung durch integriertes Abdichtungssystem inkl. Kriechwasseranschluss

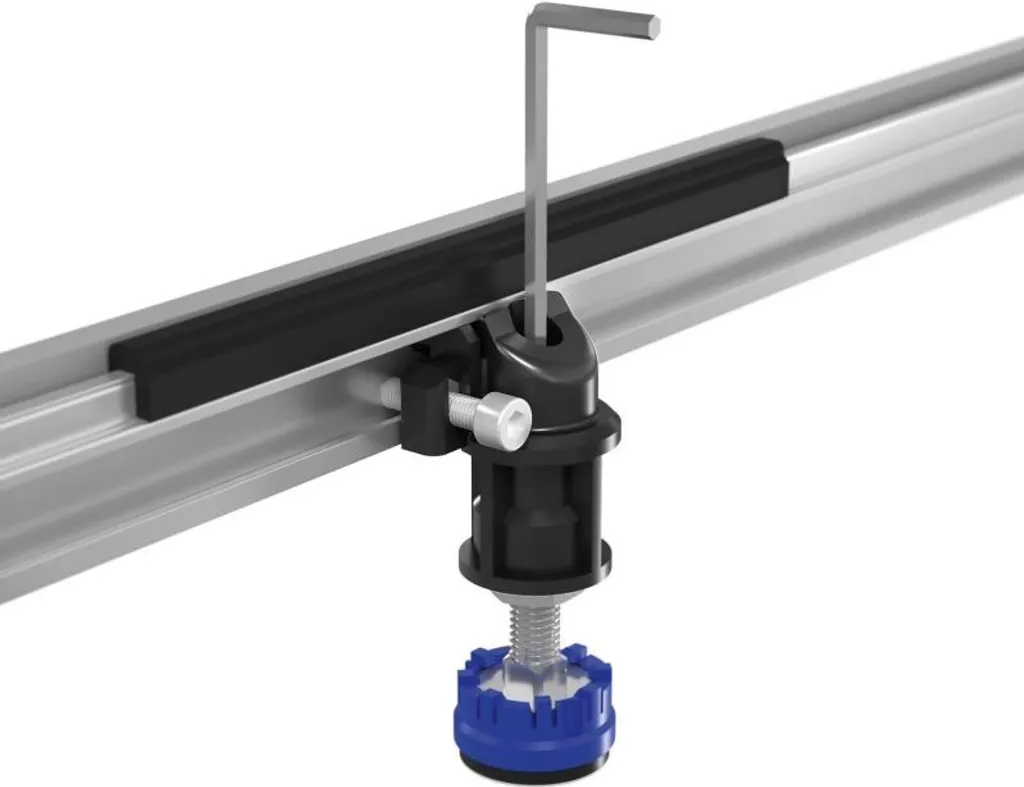

• 3D Flex Fußsystem passt sich den Gegebenheiten vor Ort an
• Geräuschdämmung durch integriertes Schallschutzband, Gummifassungsprofile
• Eckauflagegummis und Schall entkoppelte Füße
• Abmessungen der Duschwanne: 80 x 80 cm
• Abmessungen ESR bodeneben: 82,8 x 82,8 cm
• Anzahl der Fußeinheiten: 4

Lieferumfang:

• Dichtset Bodeneben ESR mit Abdichtband, 2 Wandecken, 4 Multifunktionsecken
• Butyl Dichtband für Innenabdichtung
• Vormontiertes Schallschutzband am Rahmen
• 3D-Flex Füße (Höhenverstellung 4,9 bis 16,4 cm)
• Sechskantschlüssel für Höhenverstellung Füße
• Schalungshilfen /-platten zur Erstellung von Estrichaussparungen
• Fliesenverlegehilfe

Hinweis:

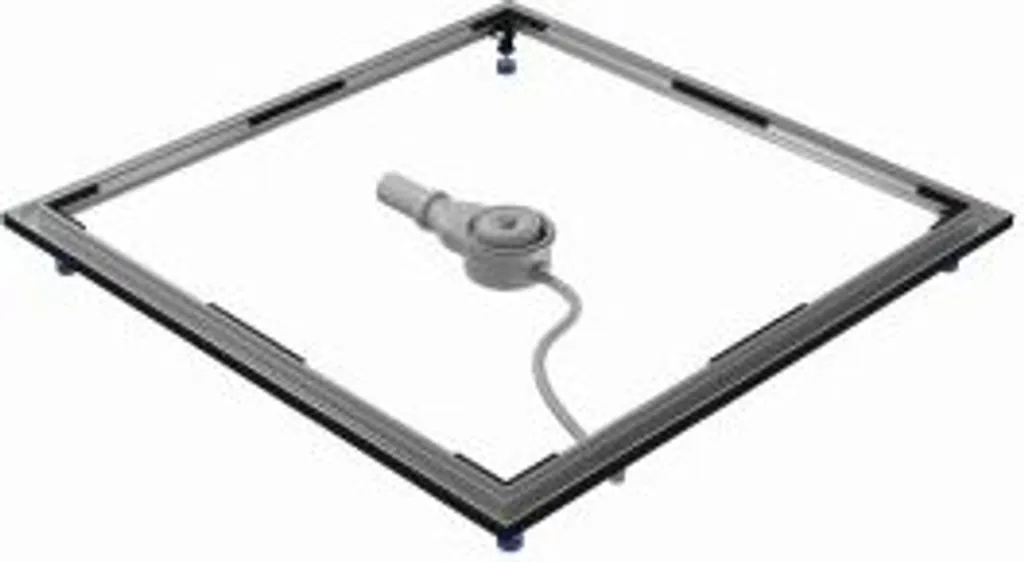

Die Ablaufgarnitur ESR II mit Kriechwasseranschluss ist noch erforderlich ! Ab einer Abmessung von 90 x 90 cm ist eine Mittenabstützung (MAS) notwendig!

KA Einbau-System-Rahmen ESR bodeneben 800x800mm Beschreibung: Montagesystem für den BODENEBENEN Einbau von KALDEWEI Duschflächen Einbauart: bodeneben Produkt: Einbau-System-Rahmen ESR BODENEBEN Passend zu folgenden Duschflächen- Modellen: CONOFLAT, SCONA, SUPERPLAN, SUPERPLAN XXL, SUPERPLAN PLUS, CAYONOPLAN (bis einschließlich 120cm) Hersteller: KALDEWEI Artikelnummer: 6400xxxx0000 Für Duschflächen: Länge x Breite in mm Außenmaß ESR BODENEBEN : Länge Duschfläsche + 28mm x Breite Duschfläche +28mm Material: Aluminium-Profil mit vormontiertem Schalldämmband Schallschutz KALDEWEI ESR BODENEBEN : Gemäß DIN 4109/VDI 4100 f. KALDEWEI Duschflächen in Verbindung m. mind. 2 Antidröhnplatten (Art.Nr. umlaufendem Schalldämmband, Fußeinheiten schall- entkoppelnd, verschiebbar, von oben einstellbar u. von 63-164 mm höhenver- stellbar (Mindestaufbauhöhe 49 mm – nicht verstellbar) Auflagegummis und Gummifassungsprofile Abdichtband, 2x Wandecke, 4x Multifunktionsecke innenliegende Abdichtungsebene Schalungsplatten – und Ausschalungshilfe Verlegehilfen zum einfachen Einfliesen Bodenbefestigungselemente, Einbauanltg. Optionales Zubehör: ESR BODENEBEN Montagekleber, 310ml zur Fixierung der Abdichtelemente im Rahmen. (Art. Nr. 584574690000) zusätzlich zum ESR-Rahmen ist eine Ablaufgarnitur mit Kriechwasseranschluss erforderlich.
